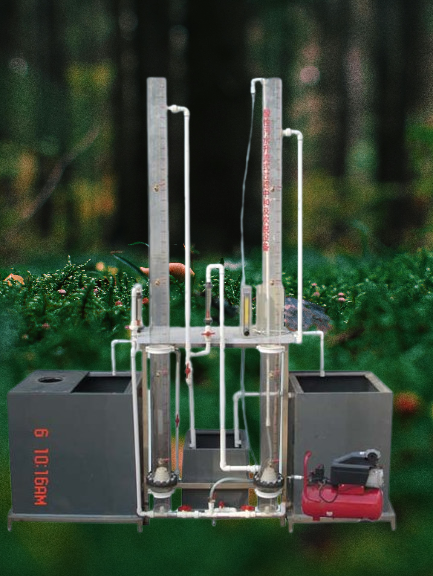

JGTG-327 型 酸性廢水動態過濾中和實驗裝置

一、實驗目的：

在化工、鋼鐵、人造纖維 … 等工業生產中都會排出酸性生產污水。酸性污水的處理方法有：用堿性污水中和、投藥中和和過濾中和。采用普通過濾中和塔時，一般用石灰石濾料，

二、主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 40 0 × 40 0 × 50 0mm 、底板上安裝有放空閥，方便將水排凈；

2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 40 0 × 35 0 × 40 0mm ，底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 1 5W 、轉速 12 0rpm ）、 （含調速器 1 只）、

4 、吹脫塔 1 套、 透明有機玻璃材質、壁厚 6 mm 、 ? 10 0mm × 2 000mm ，

5 、過濾塔 1 套、 透明有機玻璃材質、壁厚 6 mm 、 ? 10 0mm × 2 000mm ，

6 、 防腐蝕 磁力 進 水泵 2 臺、 流量 ： 27 ～ 32 （ L/min) 、 揚程： 3 .1 ～ 4.3 （ m ） 、

7 、 流量測量與調節：液體流量 計 2 個（量程 60 - 60 0L/H ）；

8 、 流量測量與調節： 氣體流量計 1 只 （量程 250 - 250 0L/H ）；

9 、 全無油空氣壓縮機 1 臺、 （ 電源 220V 、 功率 550W 、 最大 氣 量： 36 L/min ， 容積 8L ）

10 、石灰石濾料 （自配）

11 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

12 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

13 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成 .

三、主要技術指標及參數：

1 、環境溫度： 5 ～ 40 ℃

2 、處理水量： 50 ～ 150L/h 、

3 、中和塔上升濾速：可達 50 ～ 70m/h 、

4 、中和柱內濾料層高度： 700mm 、

5 、濾料采用石灰石，粒徑 2 ～ 3mm 。

6 、 過濾 柱尺寸： Φ 10 0mm× 20 00mm× 2 根

7 、裝置外形尺寸： 2000mm×5 0 0mm× 22 00mm 、

8 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 50 0W ，安全保護：具有接地保護、漏電保護、過流保護

。
