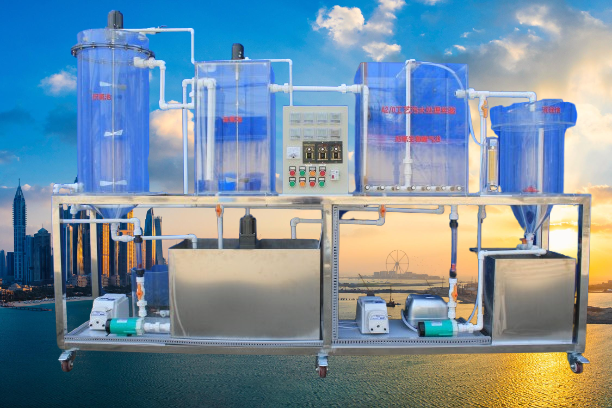

實驗裝置 JGTG-203 型自動控制 A2O 法城市污水處理模擬裝置

一、實驗目的：

按照國家 [ 污水綜合排放標準 ] （ＧＢ８９７８－１９９６）規定，氨氮最高容許排放濃度二級標準是２５ｍｇ／Ｌ，磷酸鹽（以Ｐ計）最高容許排放濃度二級標準是１．０ｍｇ／Ｌ。厭氧——缺氧——好氧（ A2O ）工藝是污水除磷脫氮技術的主流工藝，同常規活性污泥相比，不僅僅能生物去除ＢＯＤ，而且能去除氮和磷，這對于防止水體富營養化的加劇有重要的作用。本裝置是 A2O 工藝的教學演示和動態實驗設備。通過裝置實驗希望達到以下目的：

1 了解 A2O 工藝的組成、運行操作要點；

2 確定去除率高、能量省的運行參數，指導生產運行；

3 針對一些工業污染源對該工藝運行中的沖擊，提出準確的判斷，避免造成較大的事故；

4 用實踐經驗培訓學生、技術人員、操作人員，考核其獨立的工作能力，提高人員的技術素質和企業管理水平；

5 利用裝置運輸方便的特點，可以在擬建污水廠的現場，進行污水處理可行性的試驗。

二、主要技術指標及參數： ( 參考參數 )

1 、環境溫度： 5℃ ～ 40℃

2 、處理水量： 8 ～ 16L/h

3 、設計進、出水水質：

進水 BOD5 150 ～ 300mg/L 出水 15 ～ 30 mg/L

進水 COD 300 ～ 600mg/L 出水 30 ～ 60 mg/L

進水 SS 80 ～ 160mg/L 出水 8 ～ 16 mg/L

進水 pH 6 ～ 9 出水 6 ～ 9

4 、裝置外形尺寸： 2300 mm×400 mm×1500mm

5 、工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 500W ，安全保護：具有接地保護、漏電保護、過流保護、

三、主要配置：

1 、原水箱 1 只：白色 PP 板材質、厚度 8mm ， 500×400×500mm 、底板上安裝有放空閥，方便將水排凈；

2 、清水箱 1 只：白色 PP 板材質、厚度 8mm ， 350×400×450mm ，底板上安裝有放空閥，方便將水排凈；

3 、配原水箱攪拌電機 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 15W 、轉速 120rpm ）、（含調速器 1 只）

4 、防腐蝕提升磁力水泵 1 臺、流量： 27 ～ 32 （ L/min) 、揚程： 3.1 ～ 4.3 （ m ）功率 20W ；

5 、厭氧池：透明有機玻璃材質、壁厚 8mm ， ? 300×500mm ；帶攪拌裝置

6 、缺氧池：透明有機玻璃材質、壁厚 10mm ， 300×300×500mm 、帶攪拌裝置；

7 、好氧池：透明有機玻璃材質、厚度 10mm ， 400×300×500mm ；帶混合液回流泵；

8 、二沉池：透明有機玻璃材質、壁厚 5mm ， ? 250×400mm ；帶污泥回流泵；

9 、氣泵 1 臺、功率： 40 W 、最大氣量： 16L/min ，帶微孔曝氣管 1 套、

10 、加藥計量蠕動泵 1 臺、流量范圍： 0.008-460mL/min 、配有機玻璃加藥箱 1 只、

11 、污泥回流蠕動泵 1 臺、流量范圍： 0.008-460mL/min 、

12 、防腐蝕混合液回流泵 1 臺、流量： 16 ～ 19 （ L/min) 、揚程： 2.7 ～ 3.4 （ m ）功率 20W ；

13 、電機攪拌 2 臺、 304 不銹鋼攪拌槳 2 套；（功率 6W 、轉速 120rpm ）、配調速器 2 只、

14 、流量測量與調節：進水液體流量計 1 個：量程 2-20L/H ，氣體流量計 1 個：量程 250~2500L/h ；

15 、可編程自動控制器 1 套、

16 、實驗臺面（白色 10mm 厚 PP 板）、

17 、電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌）、電壓表、帶鎖按鈕開關、線管等組成，

18 、配套 UPVC 連接管道和閥門（中財品牌）。

19 、不銹鋼框架實驗臺（ 30mm×30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
