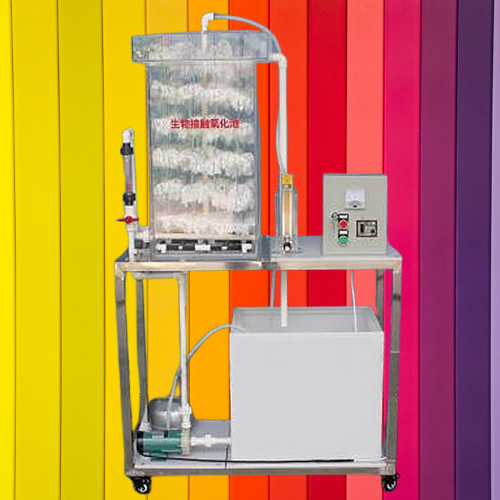

JGTG-236 型 生物圓形接觸氧化塔實驗裝置

一、實驗?zāi)康模?

生物接觸氧化是生物膜法的一種主要設施，又稱為淹沒曝氣式生物濾池。池內設置填料，填料淹沒在廢水中，池底放置曝氣裝置，空氣來自氣泵。本裝置是生物接觸氧化塔的展覽和教學演示設備。通過本實驗希望達到以下目的：

1 、了解接觸氧化塔的內部構造；

2 、掌握接觸氧化塔的啟動方法，觀察到微生物生長情況，能看到氣泡、水流、生物膜的狀態；

3 、就某種污水利用該裝置進行動態實驗，以確定污水的可生化性和工藝參數。

二、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、處理水量： 10 ～ 20L/h

3 、設計進、出水水質：

進水 BOD 5 160 ～ 300mg/L 出水 20 ～ 40 mg/L

進水 COD CY 300 ～ 500 mg/L 出水 28 ～ 60 mg/L

進水 SS 80 ～ 160 mg/L 出水 8 ～ 15 mg/L

進水 pH 6 ～ 9 出水 6 ～ 9

4 、 氧化塔尺寸： Φ200mm×2000mm 、

5 、 裝置外形總尺寸： 600mm×400mm×2200mm

6 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 50 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

三、 主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 4 00 × 400 × 5 00mm 、底板上安裝有放空閥，方便將水排凈；

2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 30 0 × 400 × 50 0mm ，底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 2 5W 、轉速 12 0rpm ）、 （含調速器 1 只）

4 、 接觸氧化塔 1 套 1 套、 透明有機玻璃材質、壁厚 8 mm ， ? 30 0 × 60 0mm ； （含 半軟性填料 1 批、 微孔曝氣管 1 套 ）、

5 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；

6 、 氣 泵 1 臺、功率 ： 40 W 、 最大 氣 量： 8 L/min ，

7 、流量測量與調節： 轉子流量計 1 只、 （ 6 ～ 6 0L/ h ）

8 、流量測量與調節： 氣體流量計 1 只、 （ 250 ～ 250 0L/ h ）

9 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

10 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

11 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
